Profesionální 8 GHz RF výkonový zesilovač s integrovaným up-konvertorem

RA8000.300.20 je profesionální vysokovýkonový RF zesilovač s integrovaným up-konvertorem určený pro provoz v pásmu 8 GHz (X-band). Jednotka kombinuje frekvenční konverzi a výkonové RF zesílení v jednom kompaktním zařízení, čímž poskytuje kompletní vysílací řešení pro náročné mikrovlnné aplikace.

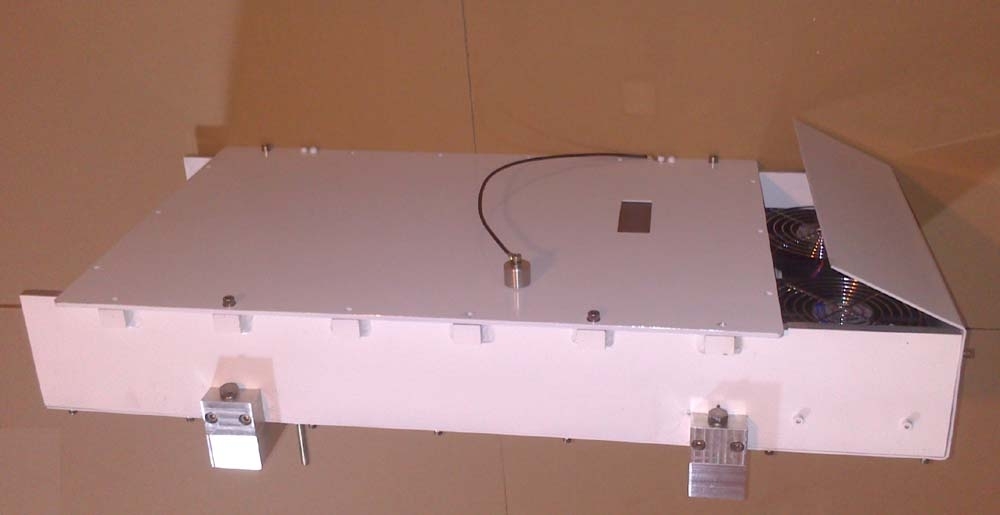

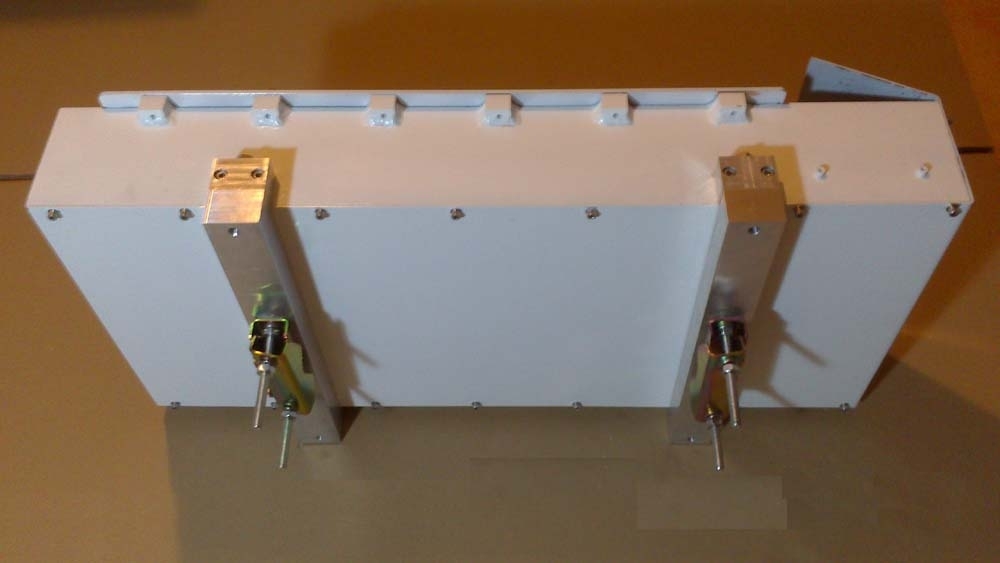

Jedná se o robustní venkovní jednotku (outdoor RF unit) určenou pro instalaci přímo v místě antény nebo v náročných provozních podmínkách. Konstrukce jednotky umožňuje dlouhodobý spolehlivý provoz ve venkovních instalacích, mobilních systémech i speciálních komunikačních platformách.

Zesilovač je navržen pro nepřetržitý provoz s důrazem na vysoký výstupní výkon, stabilní RF parametry a dlouhodobou provozní spolehlivost. Integrovaný up-konvertor společně s výkonovým zesilovačem zjednodušuje návrh vysílacího systému a omezuje potřebu dalších externích RF komponent.

RA8000.300.20 je určen pro výrobce OEM zařízení, systémové integrátory, výzkumné organizace a profesionální aplikace v oblasti obranných, průmyslových a bezdrátových komunikačních systémů, kde je požadována výkonná a spolehlivá outdoorová RF jednotka pro pásmo X-band.

Elektrické vlastnosti	RA8000.300.20
Frekvenční pásmo[MHz]	8000-8300 MHz
výstupní výkon pro 3x8MHz OFDM streamy, MER 36dB	1W
LO fázový šum	104 dBc/10 kHz ... standardní 116 dBc/10 kHz ... na vyžádání
LO	7800 MHz
Konektory	2xNf-50 Ω
Napájení	12V +- 0.5 / 13A
Vstupní signál	COFDM , QAM

Mechanické vlastnosti
Skříň	700x330x100mm
Váha	12 kg
Konstrukce	venkovní

Typické aplikace

Frekvenční pásmo 8 GHz (X-band) je využíváno v profesionálních mikrovlnných systémech, kde je požadován spolehlivý přenos s vysokým RF výkonem, stabilními parametry a dlouhodobou provozní spolehlivostí. RA8000.300.20 kombinuje integrovaný up-konvertor a výkonový RF zesilovač v jednom kompaktním zařízení, což zjednodušuje návrh vysílacího systému a zvyšuje jeho spolehlivost.

vojenské komunikační systémy a taktické rádiové spoje
obranné a bezpečnostní aplikace
komunikační systémy pro UAV (bezpilotní letecké prostředky)
pozemní řídicí stanice pro bezpilotní systémy
radarové a sledovací systémy
specializované mikrovlnné systémy pro elektronický boj (EW) a výzkumné aplikace
SATCOM systémy a vývoj profesionálních satelitních komunikačních zařízení
MMDS systémy a profesionální bezdrátové širokopásmové sítě
Wireless DOCSIS systémy pro bezdrátovou distribuci dat
lokální privátní LTE a 5G sítě (Private LTE / Private 5G)
průmyslové bezdrátové komunikační systémy
bod-bod a bod-více bod mikrovlnné spoje
laboratorní mikrovlnná technika a měřicí systémy
OEM vysílače a zákaznické RF systémy

Profesionální RF řešení pro moderní bezdrátové systémy

RA8000.300.20 je určen jako výkonný RF stavební blok pro profesionální vysílací a komunikační systémy. Integrovaný up-konvertor společně s výkonovým zesilovačem umožňuje vytvořit kompaktní vysílací jednotku s minimálním počtem externích RF prvků.

Díky robustní konstrukci, stabilním RF parametrům a možnosti nasazení v náročných provozních podmínkách je zesilovač vhodný pro pevné instalace, mobilní systémy i speciální aplikace, včetně komunikačních platforem UAV.

Zařízení najde uplatnění také v oblasti moderních bezdrátových sítí, jako jsou Private LTE, Private 5G, MMDS a Wireless DOCSIS, kde je vyžadována vysoká spolehlivost, dlouhý dosah a profesionální úroveň RF výkonu.
