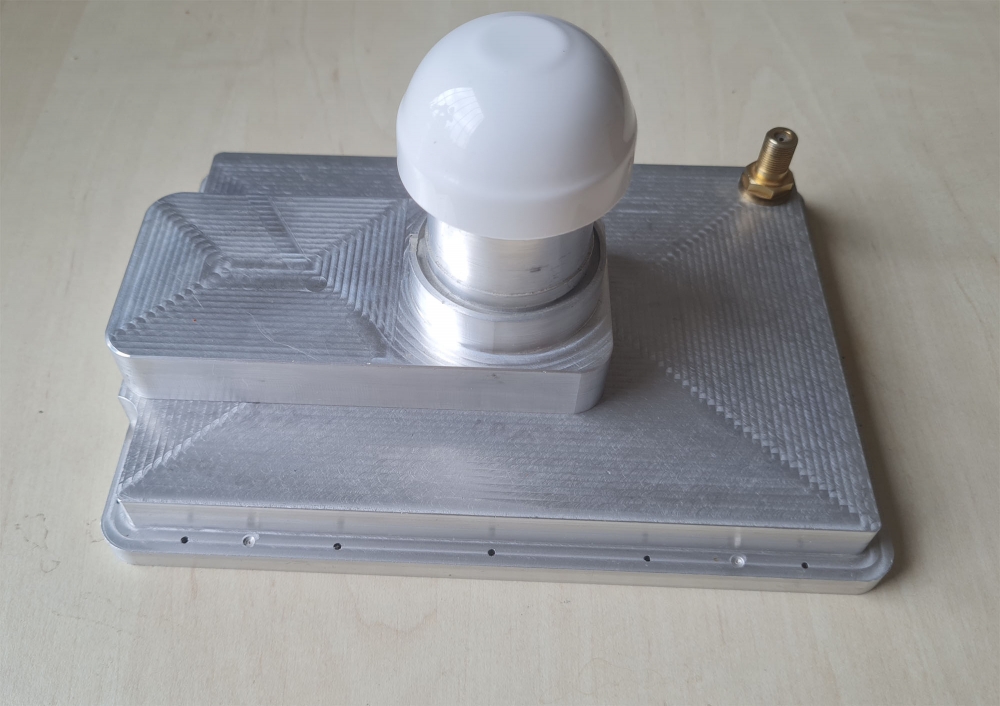

TRXV12 – Dvoucestný kmitočtový konvertor pro K pásmo

Řada TRXV12 představuje profesionální dvoucestný kmitočtový konvertor pásma K, navržený pro náročné mikrovlnné a satelitní komunikační aplikace. Konvertor je vybaven integrovaným dutinovým pásmovým filtrem, který zajišťuje vynikající selektivitu, nízký konverzní útlum a účinné potlačení nežádoucích signálů.

Řada TRXV12 je určena především pro profesionální širokopásmové sítě DOCSIS, broadcastové aplikace a RF komunikační systémy, kde jsou klíčovými požadavky spolehlivá kmitočtová konverze a dlouhodobá stabilita. Konvertor lze přizpůsobit požadovaným pracovním kmitočtům, frekvenci lokálního oscilátoru i šířce přenášeného pásma, takže je vhodný jak pro standardní, tak i pro zákaznické aplikace.

Typické aplikace

Širokopásmové sítě DOCSIS
Infrastruktura HFC (Hybrid Fiber Coax)
CATV headendy a distribuce RF signálů
Systémy RF over Fiber
Pozemní stanice satelitních komunikačních systémů (SATCOM)
Komunikační terminály VSAT
Kmitočtová konverze pro satelitní uplink a downlink
Distribuce rozhlasových a televizních vysílacích signálů
Mikrovlnné spoje typu Point-to-Point
Telekomunikační infrastruktura
OEM mikrovlnná zařízení a zákaznická RF řešení

Klíčové vlastnosti

Profesionální dvoucestný kmitočtový konvertor pásma K
Integrovaný dutinový pásmový filtr s vysokým činitelem jakosti (High-Q)
Možnost zákaznického nastavení pracovních kmitočtů
Možnost přizpůsobení frekvence lokálního oscilátoru
Vysoká frekvenční stabilita
Robustní průmyslové provedení
Navrženo a vyrobeno společností RAYTRA Microwave Devices

**Elektrické vlastnosti TRX V 12.1**
MMDS TRANSCEIVER	Downstream
RF výstup [MHz]	11717-12025 MHz
Zisk (dB)	33 dB
Zvlnění zisku	+ - 2 dB, celé pásmo
Šumové číslo	3 dB typ
P1 IF výstup	15 dBm


Elektrické vlastnosti	Upstream
RF výstup	10650-10680 MHz
IF výstup	30-60 MHz
Zisk	30 dB
Zvlnění zisku	+ - 1.5 dB, celé pásmo
Výstupní 1dB komprese P1	18 dBm

Obecné vlastnosti
Fázový šum	-93 dBc/Hz@10kHz
LO přeslech do RF/IF portů	- 50 dBm
LO frekvenční stabilita	+ - 14 kHz (-30°to 60°C)
IF Konektor (Rx out/Tx in)	F 75 Ω
DC spotřeba ( 12-20 Vdc)	7.5W
Provozní teplota	-30°to 60°C
-30°to 60°Váha	0.4 Kg
