Popis produktu:

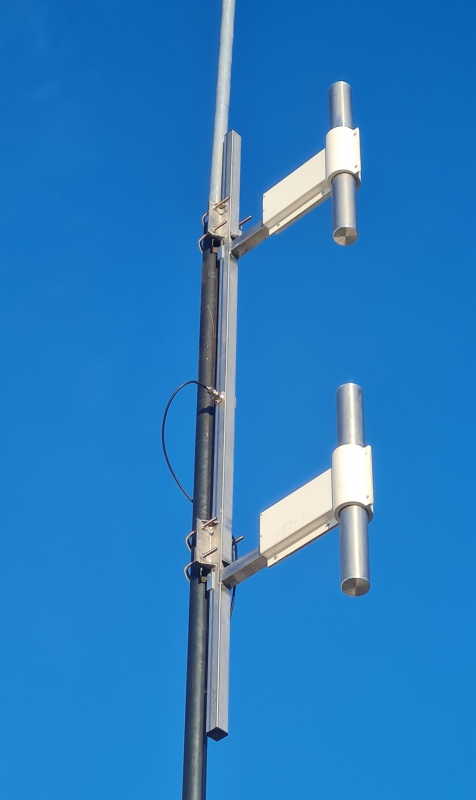

Profesionální vertikální dvojitý DAB dipól 174–240 MHz

RAYTRA UDA 7.7.50.22 je profesionální vysílací anténa typu vertikální dvojitý dipól určená pro DAB/DAB+ digitální rozhlasové vysílání v pásmu VHF Band III 174–240 MHz.

Anténa je navržena pro vysoce spolehlivé provozní nasazení v profesionálních DAB vysílacích sítích, lokálních i regionálních multiplexech a dalších aplikacích, kde je požadována vysoká účinnost, stabilní vyzařovací charakteristika a dlouhodobá mechanická odolnost.

Konstrukce se dvěma vertikálně uspořádanými dipóly poskytuje vyšší zisk a optimalizovaný vyzařovací diagram ve srovnání s jednoduchým dipólem. Širokopásmové provedení umožňuje provoz v celém rozsahu 174–240 MHz bez nutnosti dodatečného dolaďování antény pro jednotlivé DAB kanály.

Všechny klíčové mechanické části antény jsou vyrobeny z kvalitní nerezové oceli, která zajišťuje vynikající odolnost proti korozi, UV záření a dlouhodobému působení nepříznivých klimatických podmínek. Anténa je vhodná i pro instalace v pobřežních oblastech nebo v lokalitách s vysokou vlhkostí.

Anténa je standardně vybavena ochranným radomem, který chrání vyzařovací prvky před námrazou, sněhem, deštěm a dalšími povětrnostními vlivy. Radom umožňuje spolehlivý provoz i v náročných podmínkách, například na horských vysílacích stanovištích.

RAYTRA UDA 7.7.50.22 představuje univerzální řešení pro profesionální DAB vysílací systémy s požadavkem na všesměrové pokrytí , vysokou životnost, minimální údržbu a stabilní RF parametry po celou dobu provozu.

Elektrické  vlastnosti	UDA 7.7.50.22 (22B)
Frekvenční pásmo [MHz]	174-230 (240)  MHz
VSWR	<1.2 v celém
Zisk	7 dBi
Impedance	50
Polarizace	Vertikální
Maximální výkon	2  kW / 3 kW /7 kW
Konektor	DIN 7/16 , EIA 7/8",EIA 1 5/8"

UDA 7.7.50 - Vyzařovací diagram	UDA 7.7.50  Vyzařovací diagram
Horizontální - Hrovina	Vertikální  - Erovina

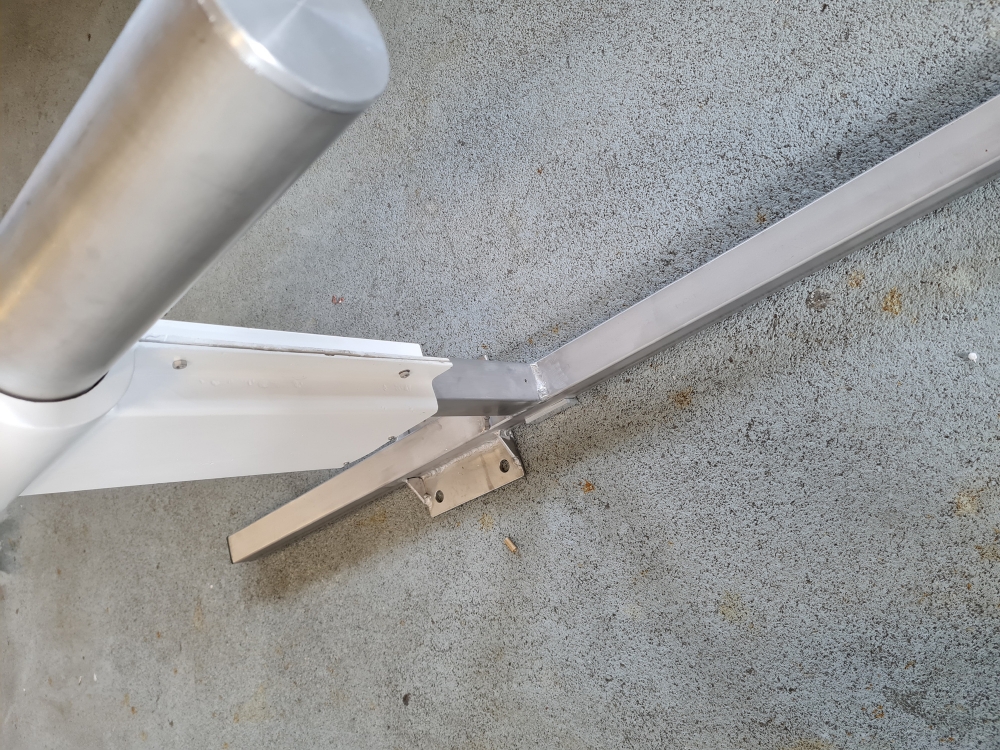

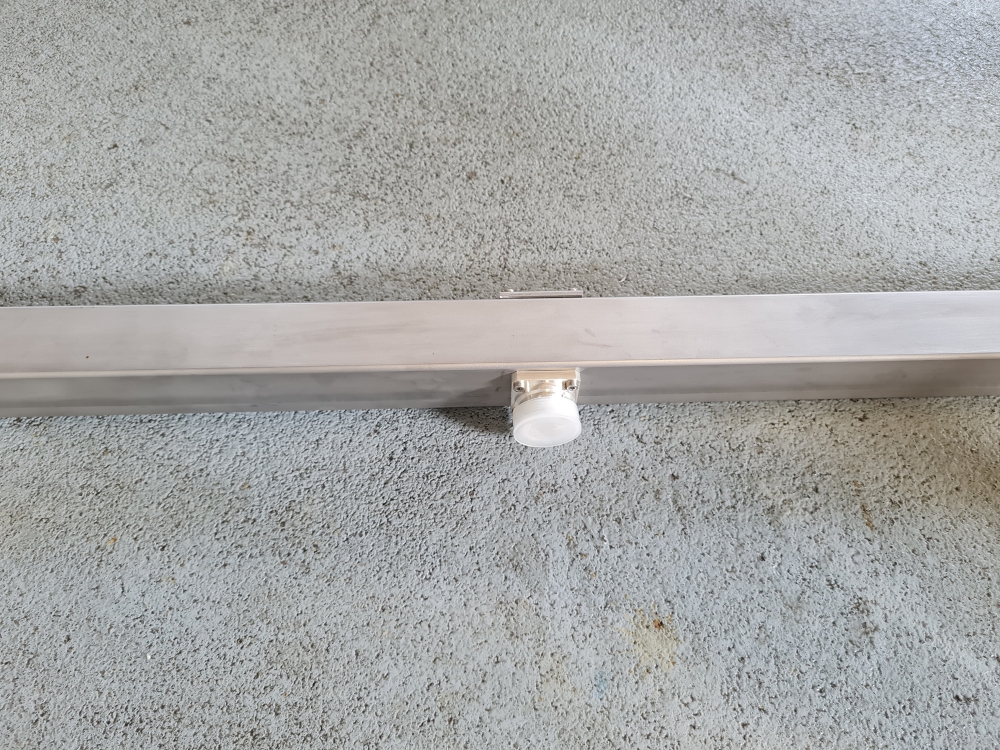

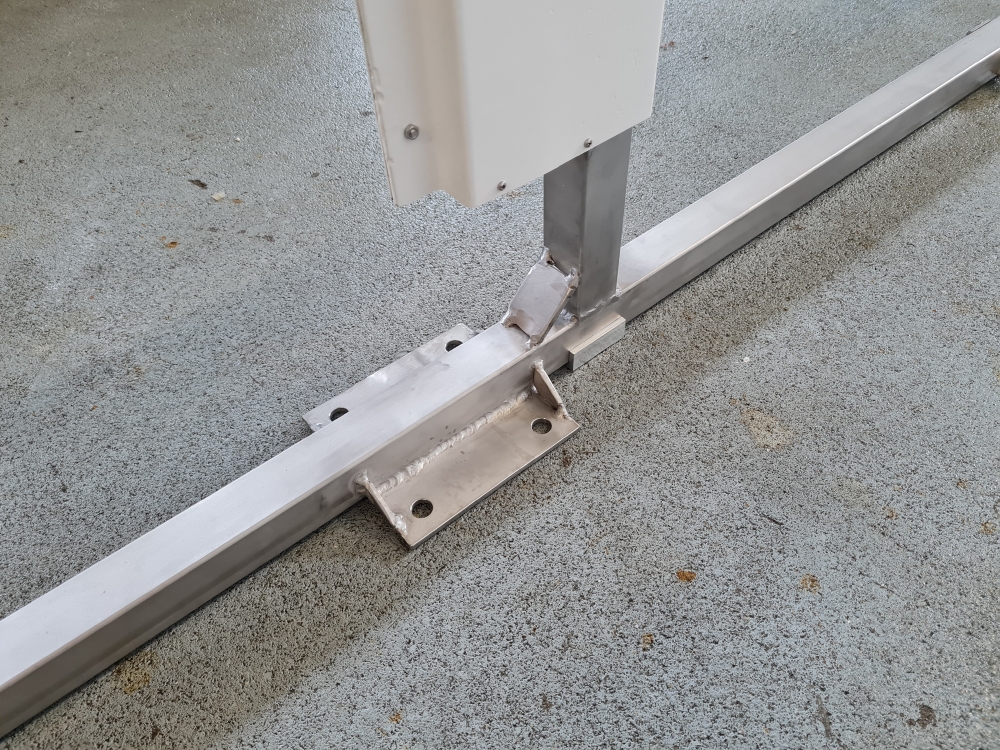

Mechanické vlastnosti
Materiál zářičů	nerez
Výška/hloubka [ mm ]	2600 /450
Váha	19 kg
Max. rychlost větru	230 km/h
Návětrná plocha 160km/h	390/460 N

Hlavní vlastnosti

• Frekvenční rozsah: 174–240 MHz (VHF Band III)
• Určeno pro profesionální digitální vysílání DAB/DAB+
• Vertikální dvojitý dipól pro vyšší zisk a účinnost
• Širokopásmový provoz v celém pásmu DAB
• Všesměrové pokrytí oblasti
• Konstrukce z nerezové oceli s vysokou odolností proti korozi
• Standardní ochranný radom pro ochranu proti sněhu a námraze
• Vhodné pro venkovní instalace a profesionální vysílací stožáry
• Dlouhá životnost a minimální požadavky na údržbu
